Patentuota perforavimo technologija, suteikianti galimybę gręžti lanksčias plokštes.
Lankstus variu plakiruotas laminatas (FCCL) yra plačiai naudojamas, kad būtų lankstusschemos plokštėsdėl savo puikių savybių, tokių kaip plonumas, lankstumas, elektrinės savybės, atsparumas karščiui ir lengvas aušinimas.
Pagrindinis FPC formavimo proceso etapas – gręžimas, kurio kokybė tiesiogiai įtakoja lanksčių elektroninių medžiagų plokščių mechaninį surinkimą ir grandinių jungčių veikimą. Teisingas gręžimo būdas gali atlikti signalo laidumo vaidmenį ir prisitaikyti prie mažesnio dydžio plokščių apdorojimo poreikių. kelių sluoksnių sukrovimu.
Problemos su tradiciniais apdorojimo būdais
Naudojant tradicinę mechaninio gręžimo technologiją sunku pasiekti mikro skylių apdorojimą. Apdorojant akląsias angas gylis nekontroliuojamas, taip pat reikia dažnai keisti įrankius.
Lazerinio gręžimo technologijoje paprastai naudojami koncentrinio apskritimo ir spiralinio skenavimo metodai. Koncentrinio apskritimo nuskaitymo metodas yra nuskaitymo apdorojimas iš išorės į vidų, o gautoje akloje skylėje viduje yra daugiau makromolekulinių liekanų; o spiralinės linijos apdorojimas iš vidaus į išorę sukelia gilesnį periferinį gylį. Abu apdorojimo būdai sukelia mažą plokštumą aklinos skylės apačioje ir nelygius skylės rašto kraštus.
Vienu smūgiu išlyginkite žaliuzes
Siekiant patenkinti techninio apdorojimo skausmo taškus ir patenkinti rinkos bei proceso poreikius,HGTECHyra giliai įsitraukęs į3C elektronikos gamybos pramonėir sukūrė savo patentuotą technologiją - FPC Laser Shield perforavimo technologiją, skirtą sukurti UV didelės spartos gręžimo įrangą, kad būtų galima suformuoti akląsias skyles vienu perforatoriumi.
HGTECH UV greitaeigė gręžimo įranga
HGTECH pačių sukurta FPC Laser Shield gręžimo technologija yra drąsi naujovė, pagrįsta pašalinimo principu.
Keičiant šviesos taško energijos pasiskirstymo būseną, per optinį DOE įrenginį išsklaidytą skydo formos šviesos tašką galima tiesiogiai užtepti ant medžiagos paviršiaus be jokios linijos šlavimo, o akloji skylė gali būti suformuota vienu smūgiu dideliu greičiu.
Šios technologijos pranašumai:
- tai gali pagerinti abliacijos reiškinį, kurį sukelia didelė energija dėmės centre, o varinės folijos paviršius aklinos skylės apačioje tampa lygesnis ir lygesnis.

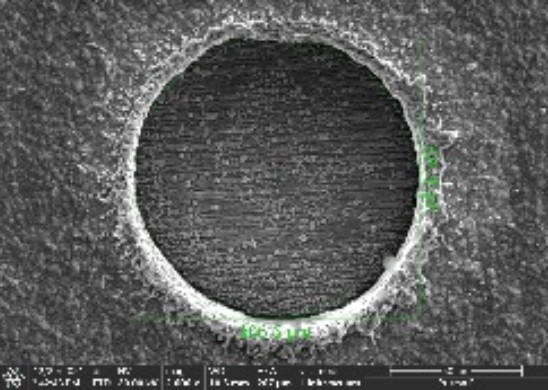

2000x elektroniniu mikroskopu skylės forma yra apvali, o varinis dugnas yra švarus ir plokščias
- dėmės dydį galima reguliuoti elektra naudojant sinchroninį DOE, kuris efektyviai sumažina skylės formą, atsirandančią dėl vibruojančio veidrodžio pasikeitimo ir pagreičio / lėtėjimo. Jis taip pat gali greitai pakeisti dydį, kad atitiktų skirtingų dydžių skylių pašalinimo poreikius ir žymiai pagerintų gręžimo efektyvumą!
Stabili kokybė ir didelis efektyvumas
Gręžimo procese HGTECH UV didelės spartos gręžimo įranga naudoja IFOV technologiją, kuri sinchronizuoja linijinės variklio platformos, veidrodžio nuskaitymo sistemos ir lazerio impulso valdymą, kad būtų pasiekta begalinio matymo lauko judesio valdymo funkcija. Todėl jis pasiekia tikslą pagerinti gręžimo ir pjovimo efektyvumą bei gaminio kokybę. Be programinės įrangos algoritmo optimizavimo (20 procentų efektyvesnis nei to paties tipo įranga rinkoje), jis užtikrina aukštą stabilumą ir didelio efektyvumo lazerinį gręžimą.

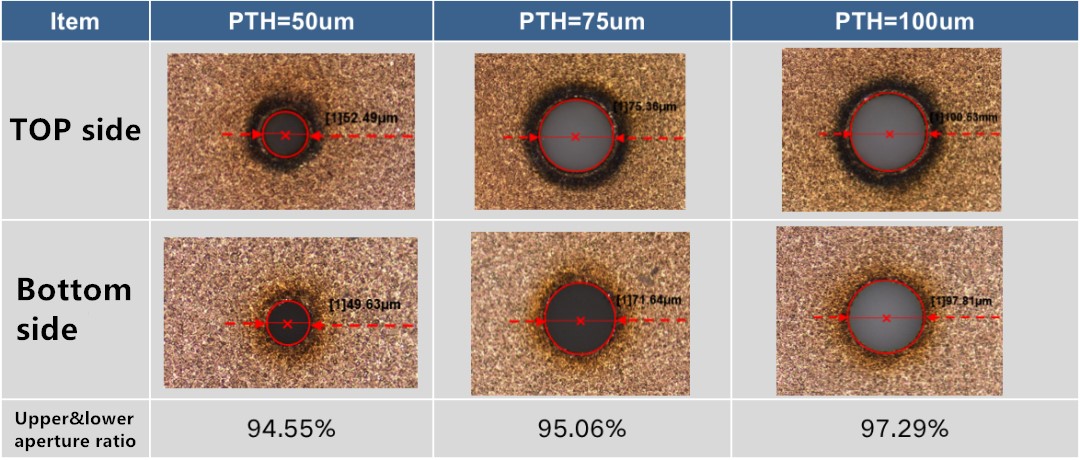

HGTECH UV didelės spartos gręžimo įrangos gręžimo efektas ir skylės dydžio ekranas
HGTECH UV didelės spartos gręžimo įranga buvo plačiai naudojama 3C elektronikos gamybos srityje, o gręžimo ir aklųjų skylių apdorojimo našumas ir efektyvumas buvo labai vertinami klientų.
ApieHGTECH: HGTECH yra lazerių pramoninio taikymo pradininkas ir lyderis Kinijoje bei autoritetingas pasaulinių lazerinio apdorojimo sprendimų tiekėjas. Mes turime visapusiškai sutvarkytą išmaniąją lazerinę įrangą, matavimo ir automatizavimo gamybos linijas bei išmanią gamyklos konstrukciją, kad pateiktume bendrus protingos gamybos sprendimus.
